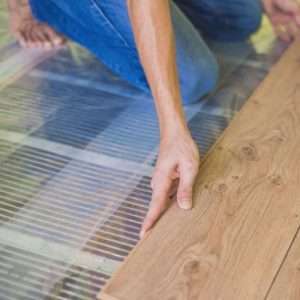

Je wilt infraroodverwarming aanleggen in je huiskamer, of je slaap/werkkamer of de zolder? We bieden een aantal doe-het-zelf pakketten aan van verschillende vermogens, waarmee de je de infraroodfolie onder een zwevende vloer kan leggen. Twijfel je of je vloer geschikt is, check dan eerst op onze pagina over het aanleggen van infrarood vloerverwarming.
Samengevat zijn de volgende (zwevende) vloeren geschikt:
- Laminaat
- Parket
- Vinyl
- Linoleum
- PVC
Wij adviseren voordat je iets besteld om eerst een vloerverwarming legplan te maken. Dat is niet moeilijk, je kunt zelf een plattegrond tekenen van de ruimte, met daarin de exacte maten en zo een plan maken.

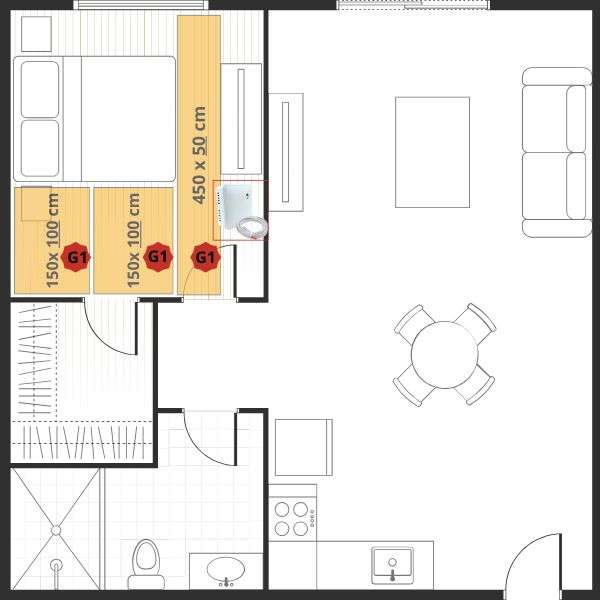

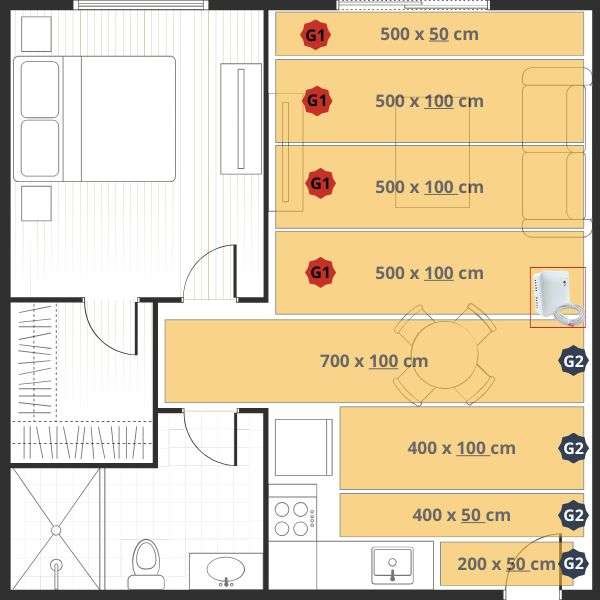

Op deze pagina laten twee voorbeelden zien voor hoofdverwarming (160 Watt/m²) en een voorbeeld van bijverwarming (80 Watt/m²). De nadruk ligt op het woord voorbeeld, omdat wij geen verantwoordelijkheid dragen voor de installatie van de infrarood vloerverwarming. De handleiding en montage instructies van het product zijn ten alle tijden leidend.
1. Wat heb je nodig voor vloerverwarming legplan?
Maak – of gebruik – een plattegrond die je wilt gebruiken met daarin:
- Afmetingen van wand tot wand
- Eventuele afmetingen tussen keukenblok en keukeneiland
- Punt(en) van stroomvoorziening
- Afmetingen van wand tot thermische obstakels. Eventuele obstakels zoals open haard, inbouwkast, keukenblok etc vermelden op de plattegrond.
Toelichting punt 4: De vloerverwarmingsfolie mag niet geïnstalleerd worden onder meubels die gesloten zijn aan de onderkant zoals massieve kasten, wasmachines of andere apparatuur. Hetzelfde geldt voor een vloerkleed. Dit noemen we thermische obstakels en de warmteafgifte kan geblokkeerd worden waardoor de vloer over zijn maximale temperatuur kan gaan.
5. Legplan details

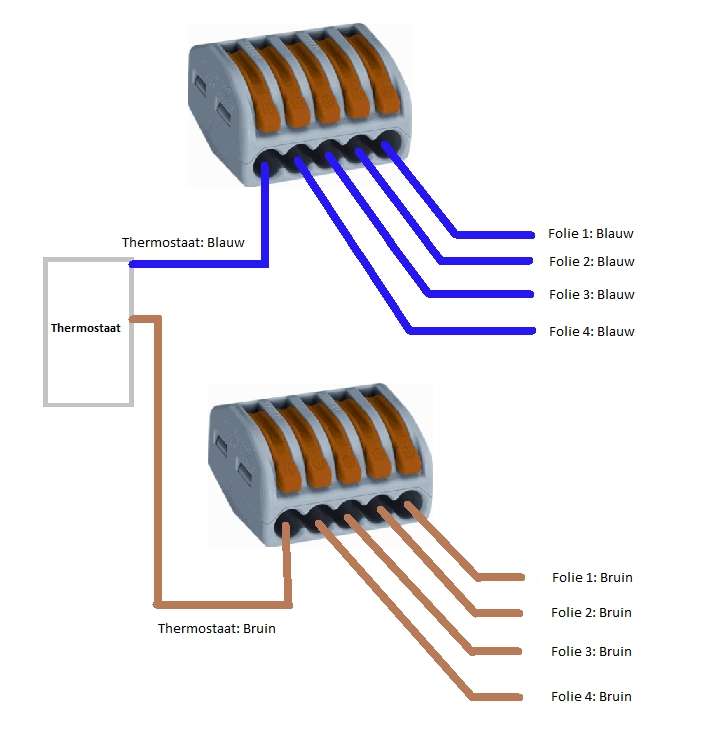

Bepaal per foliebaan wat de lengte van de bedrading moet worden. Iedere baan krijgt zijn eigen lengte aansluitsnoer zodat het in een aansluitdoos bij de thermostaat aan elkaar verbonden kan worden d.m.v een lasklem (zie afbeelding). Let op: de bedrading mag niet onder de verwarmingsfolie gelegd worden en de folies dienen naast elkaar gelegd te worden en mogen elkaar NIET overlappen.

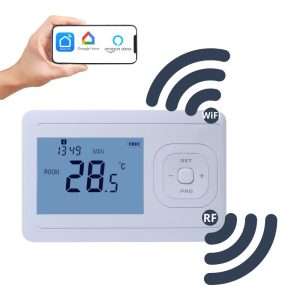

Zet in de plattegrond een kruis waar de RF aansluitdoos moet komen (die ook een vloersensor heeft). De bijbehorende VH Echo thermostaat moet in dezelfde ruimte als waar de vloerverwarming is gelegd en moet in de buurt van een wandcontactdoos aangesloten worden.
Bovenstaande legplannen zijn vrijblijvend adviezen gebaseerd op de producten uit ons assortiment.. We raden u ten alle tijden aan om de afmetingen te controleren voordat je de folie matten gaat plaatsen en de installatievoorschriften te volgen zoals in de handleiding omschreven. Je kunt aan het bovenstaande voorbeeld legplan geen rechten ontlenen.
6. Het bestellen van het materiaal
- In onze webshop kun je de juiste ondervloeren – afhankelijk van type zwevende vloer en de infraroodfolie bestellen.
- Indien je meerdere banen folie hebt uitgezet op je legplan, dan kun je het bijbehorende Doe Het Zelf pakket bestellen, die verkrijgbaar zijn in viertal verschillende pakketten. Kom je net tekort? We hebben ook uitbreidingspakketten om zo de juiste hoeveelheid te komen.
- Bestel de VH Echo thermostaat en reken af.
Hieronder kan je een aantal vd producten vinden.
