Een infrarood vloerverwarming aanleggen is niet ingewikkeld en kan met onze handleiding door de handige doe-het-zelver goed worden gedaan.
Disclaimer: wij zijn niet verantwoordelijk voor de juiste installatie van jouw infrarood vloerverwarming. Heb je geen verstand van elektra? Raadpleeg altijd elektricien of een andere vakman!
Het is een veelgehoorde vraag via onze mail is: hoe moet ik een infrarood vloerverwarming aanleggen? Kan ik het wel zelf? Ja!
Het begint allemaal bij een juiste voorbereiding: een legplan. Alle onze vloerverwarming pakketten worden geleverd met een uitgebreide handleiding, maar hieronder geven de essentie weer in 7 essentiële stappen.

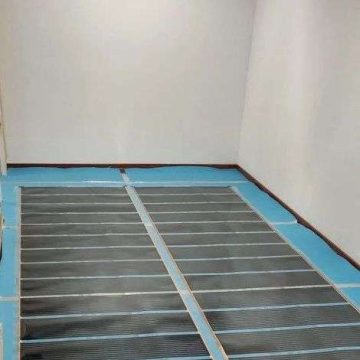

Start altijd met het leggen van een isolerende ondervloer voordat je infrarood vloerverwarming ga aanleggen. De ondervloer die onder de verwarmingsfolie ligt moet een hoge warmteweerstand (Rd) hebben. Deze isolatie moet een (zilver- of goudkleurige) reflecterende laag hebben en richt de infraroodstraling omhoog en dat komt de effectiviteit ten goede.
Hoe hoger de isolatie waarde (Rd) van de ondervloer, hoe minder warmte er verloren gaat aan de onderzijde. In ons assortiment hebben we diverse ondervloeren voor zwevende vloeren (URL) die voldoen aan de eisen van infrarood vloerverwarming. Door de ondervloer met tape aan elkaar zet zetten vormt deze tevens een vochtscherm als bescherming voor de vloer. Let op: De ondervloer wordt met de reflecterende zijde naar beneden geplaatst.
Bovenop de in stap 1 genoemde isolatielaag wordt de infrarood folie geplaatst. De foliebanen mogen elkaar niet overlappen en niet gevouwen worden. De banen kunnen op iedere 25 cm op lengte (op maat) worden gemaakt. De folie kan met tape worden bevestigd aan de ondervloer en/of aan elkaar.
Bij het plaatsen is het belangrijk om zoveel mogelijk een aaneengesloten oppervlak te leggen om koude plekken te voorkomen in de vloer. Het is mogelijk om aan de randen ruimte vrij te houden, zodat hier bijvoorbeeld kasten of banken geplaatst kunnen worden. Na het leggen van de banen met folie is het belangrijk om voorzichtig te lopen over de folie (blote voeten of op sokken) om beschadigingen te voorkomen.

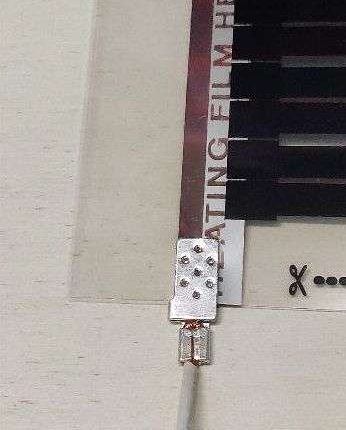

Sluit vervolgens de installatiedraden op de infrarood folies aan. Volg hiervoor nauwlettend de handleiding ontvangen bij de bestelling. De soepele installatiedraad met een dubbele mantel kan worden gebruikt om maximaal 2000 watt per enkele draad aan vermogen aan te sluiten.
Bij een groter vermogen is een tweede “lus” nodig. Infrarood folie wordt altijd parallel aangesloten om de juiste werking te garanderen. Bekijk hier de uitleg hieronder over het parallel aansluiten van de infrarood folie.
De elektra aansluitdraden mogen niet onder of boven de infrarood folie worden geplaatst en let erop dat er geen drukpunten ontstaan wanneer de draden elkaar overlappen. Waar nodig kan er ruimte in de vloer of isolatie worden gemaakt om drukpunten te voorkomen. Controleer altijd of iedere folie is voorzien van aansluitdraden en op alle uiteindes netjes is geïsoleerd.

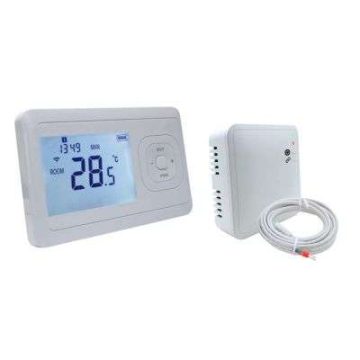

Plaats op een representatieve plek voor de ruimte, direct onder de infraroodfolie, de vloersensor van de thermostaat. De door ons geleverde sensor kabel heeft standaard een lengte van 2 tot 3 meter, maar kan worden verlengd tot een maximum van wel 50 meter. Daardoor is het altijd mogelijk om de sensor op een representatieve plek te plaatsen. Maak voor het plaatsen wanneer nodig wat ruimte in de vloer, zodat de sensor volledig vlak kan liggen en geen drukpunten veroorzaakt. De sensor komt bovenop de isolatie en direct onder de infraroodfolie te liggen.
Als de folie netjes is geïnstalleerd zoals beschreven in de handleiding is de volgende stap te controleren op de juiste werking. Dit kan met een multimeter door de weerstand te meten om eventuele kortsluiting (dat meet je 0 ohm) in de carbonfolie uit te sluiten en daarna het opgenomen vermogen te controleren.
Vervolgens schakel de verwarming in door de carbonfolie aan de 230 volt te sluiten. Na al enkele minuten moeten alle folies warmte moeten gaan afgeven. Dit is eenvoudig te controleren door een hand op de folie te leggen. De afgegeven warmte is snel voelbaar en daarmee is de werking bevestigd.
Nadat de folie is doormeten om de juiste werking te controleren en de werking is geverifieerd, kan deze worden aangesloten op de thermostaat. Breng hiervoor de blauwe en bruine draad van de vloerverwarming naar de thermostaat of ontvanger en sluit deze aan conform de handleiding.
Let op: werk altijd spanningsloos bij het aansluiten van de thermostaat/folie.

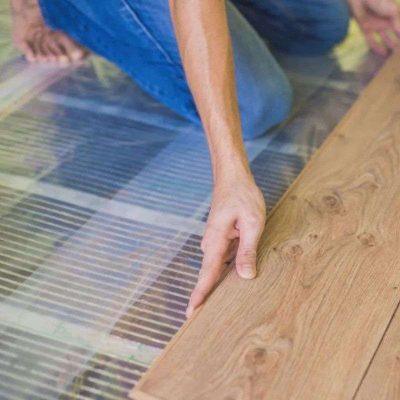

Nadat je hebt gecontroleerd dat de infrarood folie in combinatie met de thermostaat goed functioneert kan de thermostaat worden uitgezet. De ene na laatste stap is de carbon folie afdekken met LDPE beschermfolie en heeft als taak de folie te beschermen tijdens het leggen van de zwevende vloer.
De beschermfolie wordt over het gehele oppervlak gelegd en kan middels een 10 cm overlap als een complete damp remmende laag worden uitgevoerd. De folie is aan elkaar te bevestigen met PVC tape.
Let op: Indien er gekozen is voor een PVC of Vinyl vloer dient er nog een extra laag geïnstalleerd te worden voordat de vloer wordt geplaatst. Dit levert een stabiel en vlakker oppervlak op, zodat de vloer geen last zal krijgen van drukpunten. Lees hierover hierover in H4 over dit type vloeren.
De top vloer (laminaat, PVC, Vinly enz) kan ten slotte worden gelegd om de installatie te voltooien. Nadat de vloer is gelegd is de belangrijk als laatste stap om de vloerlimiet temperatuur in te stellen op de thermostaat. Dit is uitgelegd in de handleiding van Echo Thermostaat met wifi als je die gekozen hebt. Verifieer altijd of de thermostaat uitschakelt nadat de vloerlimiet temperatuur is bereikt.
De totale installatiehandleiding voor infrarood vloerververwarming wordt natuurlijk geleverd bij de bestelling, maar is tevens te downloaden op onze handleidingen pagina.
Bij het infrarood vloerverwarming aanleggen moeten de carbonfolie zo volledig mogelijk over de vloer te worden verdeeld. Het is geen probleem als je iets meer vermogen hebt dan volgens de berekeningen noodzakelijk. Wanneer de kamer op de gewenste temperatuur is, zal de vloerverwarming via de thermostaat uitschakelen.
Maar als je te weinig vermogen installeert of niet over het gehele oppervlak verdeeld, dan wordt de ruimte mogelijk niet goed warm of ontstaan er koude plekken in de vloer wat het comfort verminderd. Om de gehele vloer te kunnen bedekken, zijn er mogelijk meerdere infrarood folies nodig die aangesloten wordt op een (1) thermostaat.
Onze infrarood folies zijn 50 of 100 cm breed en worden op maat geleverd in verschillende basis doe-het-zelf pakketten van verschillende lengten:
Elk carbonfolie is voorzien van twee aansluitdraden en is geschikt voor 230 volt. Indien u meerdere vloerverwarmingsmatten legt, dient u de aansluitdraden te bundelen naar 1 plek en de matten parallel aan te sluiten.

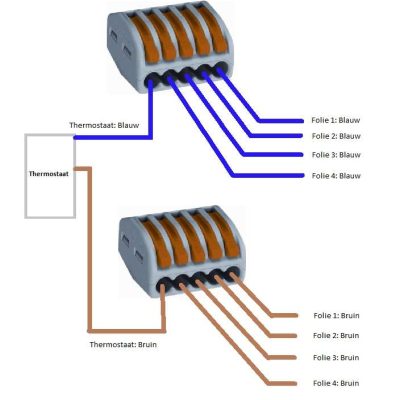

Aansluitmateriaal is in elk basispakket meegeleverd, waaronder hevelklemmen. Van iedere mat steekt je een aansluitdraden in een andere hevelklem met dezelfde kleur. Als alle matten aangesloten zijn, dan sluit je hevelklem met 1 nieuwe draad naar de RF-aansluitdoos van de thermostaat. De thermostaat stuurt alle matten tegelijk aan.

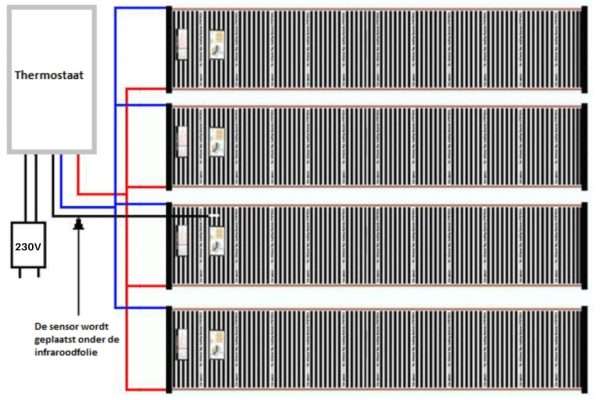

Let op: Het is noodzakelijk om de matten parallel te schakelen en niet in serie, omdat deze anders minder vermogen afgeven dan gewenst. Ter illustratie van een parallel schakeling zie bovenstaande afbeelding van 4 parallel geschakelde matten die aangesloten zijn op 2 hevelklemmen
De soepele installatiedraad in het doe-het-zelf pakket is geschikt voor een belasting tot een maximum van 3600 watt.
Wij adviseren om maximaal 2000 watt per enkele 1,5 mm2 draad aan vermogen aan te sluiten. Je kan ook kiezen voor optie om de folies met een dubbele draad aan te sluiten, zal het totale vermogen van de folies door een (1) draad lopen.
Als dit totale vermogen meer dan 2000 watt bedraagt, dan is ons advies om de aansluiting van de folies in tweeën te delen. Je hebt dan twee aparte stroomkringen met ieder een blauwe en bruine aansluitdraad. Je mag dan de gestripte koperen uiteindes van de 2 draden van dezelfde kleur vervolgens in elkaar draaien en gezamenlijk aansluiten op de juiste poort van de thermostaat.
Infrarood folie kan worden geïnstalleerd onder alle zwevende vloeren, zoals laminaat, parket, PVC en vinyl. Maar controleer altijd bij de vloerleverancier of de gekozen vloer geschikt is voor gebruik met vloerverwarming. Per vloersoort geldt het volgende:
Infrarood vloerverwarming kan alleen worden toegepast op plekken waar geen thermische blokkade kan optreden. De infrarood folie verwarmt de vloer en deze moet zijn warmte goed kunnen afgeven naar boven. Anders bestaat het risico dat de folie of de zwevende vloer te warm wordt, wat tot schade aan de folie of vloer kan leiden. Een thermische blokkade is bijvoorbeeld een vloerkleed of meubilair dat rust op de vloer. Een aantal voorbeelden van thermische blokkades:
Vloeren van PVC is de laatste jaren een populair geworden zeker in combinatie met vloerverwarming. Want dit materiaal is een goede warmtegeleider maar kan zonder vloerverwarming behoorlijk koud aanvoelen. Het wegnemen van de koud is met infrarood vloerverwarming eenvoudig op te lossen onder PVC vloeren, zowel als hoofd en bijverwarming. Met bepaalde eigenschappen van PVC moet je wel rekening mee houden, die we hieronder behandelen. Hierbij maken we een onderscheid tussen klik PVC en PVC die gelijmd wordt.

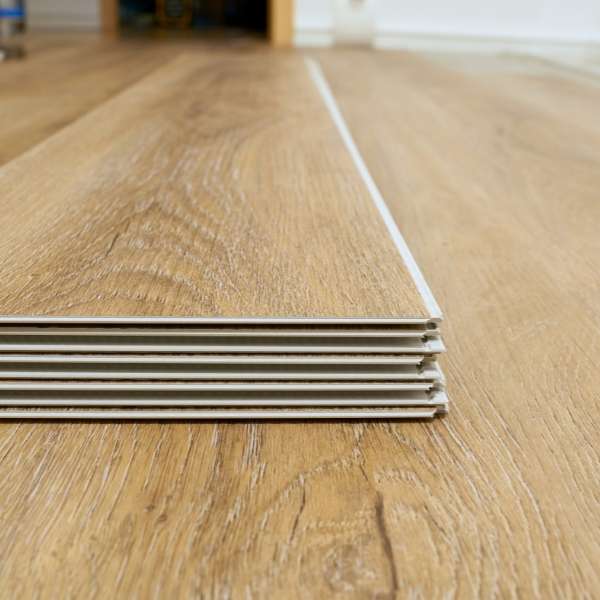

Klik PVC werkt net als laminaat met klikverbindingen, maar minder stabiel dan laminaat van hout. Dat komt omdat het een lagere stijfheid heeft naast dat het gevoeliger is voor temperatuurwisselingen.
Onze infrarood vloerverwarming wordt veelal geïnstalleerd op onze blauwe XPE6 ondervloeren van 6 mm dikte. Deze ondervloer is voldoende drukvast voor laminaat, maar niet voor klik PVC. Voor het installeren van klik PVC dient er dan ook een tussenlaag geplaatst te worden bovenop de infrarood vloerverwarming. Dit kan bijvoorbeeld met een MGO board of Heat-pak-duo.

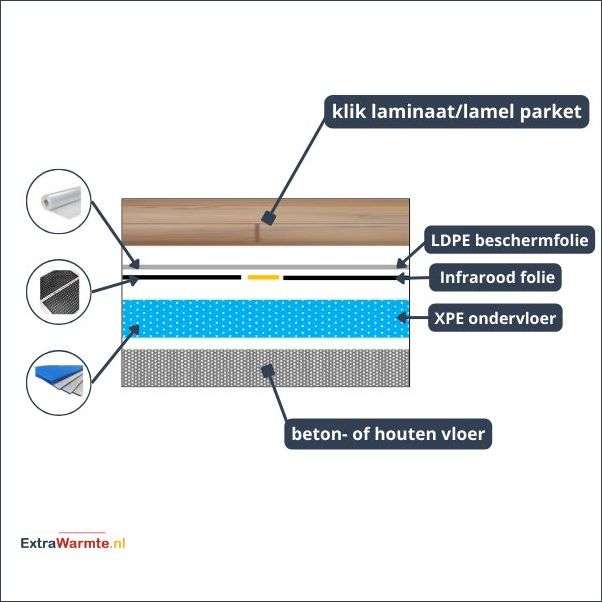

Hieronder 3 doorsnedes van verschillende vloeren, waarbij de XPE als basis wordt gebruikt.
Na installatie van de vloerverwarming dient de maximale vloertemperatuur op de thermostaat ingesteld te worden. Een maximum van de sensor van 30 tot 35 graden geeft meestal een vloertemperatuur van maximaal 27 graden. Maar controleer de maximale temperaturen van uw vloer op basis van de vloerverwarming en stel indien nodig de maximale vloertemperatuur bij.
De Rigid klik PVC is een vrij nieuwe ontwikkeling. Het klik PVC bestaat uit planken met een vergelijkbare stijfheid als die van Laminaat.

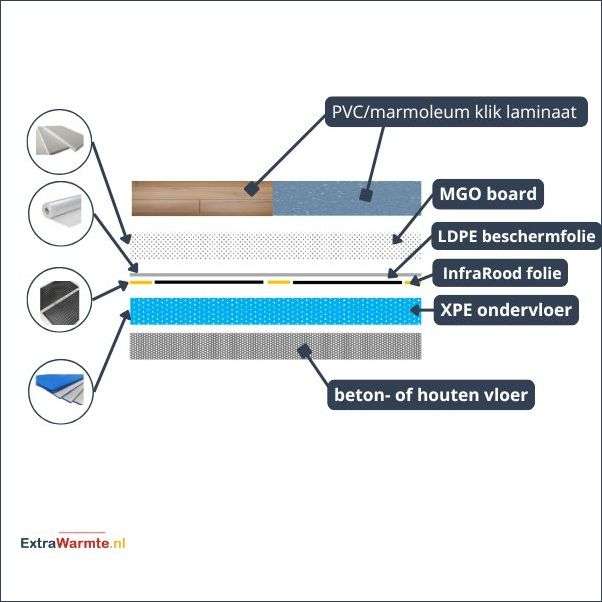

Het verschil is dat de klikverbinding in veel gevallen niet sterk genoeg om direct op een ondervloer te plaatsen, waardoor het nodig is om eerst een tussenvloer te plaatsen (Heat-pak of MGO board), zodat er een ondervloer met zeer hoge kPa wordt gerealiseerd.
Een uitzondering is dus de Moduleo LayRed Rigid PVC vloeren. Deze hebben voldoende stijfheid om direct op de XPE6 ondervloer te worden toegepast.

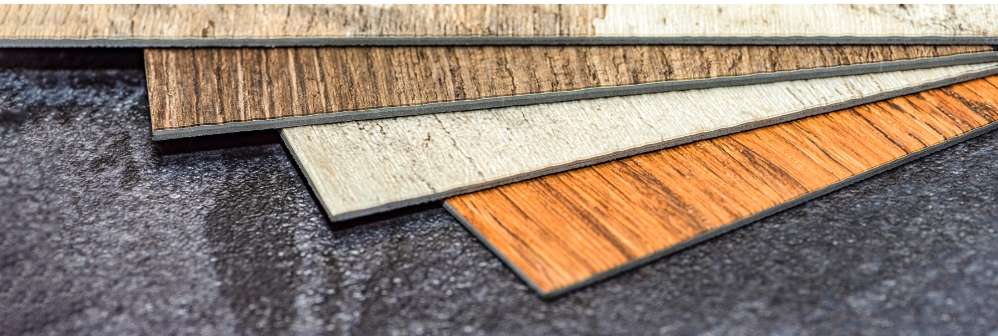

Als je kiest voor een PVC vloer die verlijmd wordt, dan is de totale dikte PVC vloer 2-3 mm. Dat is minder dan bij een Klik PVC vloer: 4,5 tot 7,5 mm. Omdat het dunner is dan klik PVC, is het hierdoor nog gevoeliger voor ongelijkheden. Dit type PVC vereist een absoluut gladde ondervloer, welke niet kan worden gerealiseerd met losse platen zoals het MGO board.

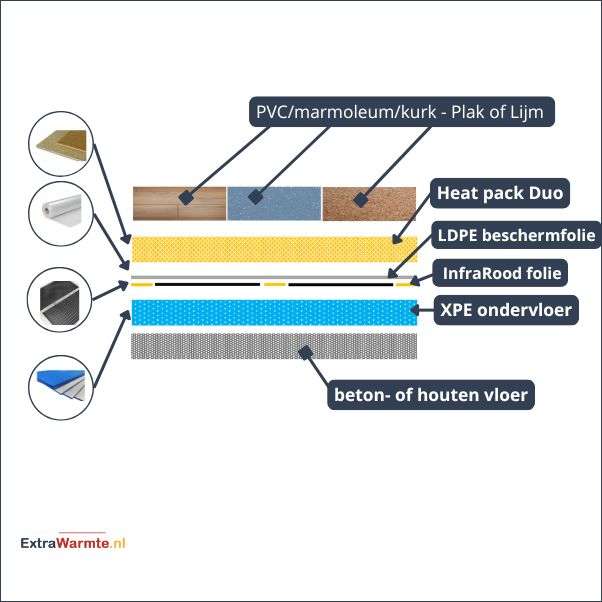

Wel is het mogelijk om een volledig vlakke ondervloer te creëren met het Heat-Pak-duo systeem. Hierbij worden 2 verschillende soorten MDF platen op elkaar gelijmd om zo een solide en vlakke ondervloer te realiseren, waar PVC overheen kan worden geplakt of gelijmd.
Bij deze oplossing wordt de infrarood vloerverwarming toegepast onder de Heat-pak ondervloer. Let er hierbij op dat de totale warmteweerstand Rd niet de 0,14 overschrijdt, zodat de vloerverwarming als hoofdverwarming kan worden gebruikt.

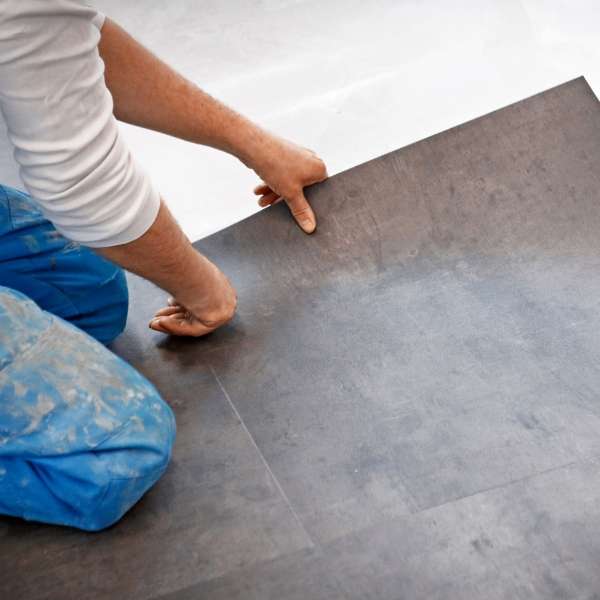

Infrarood vloerverwarming aanleggen onder Vinyl en linoleum vloeren geldt hetzelfde als voor lijm- en plak PVC vloeren: de zachte vinyl vloer heeft een vlakke en harde ondergrond nodig. Dit kan het eveneens het beste worden gerealiseerd met een Heat-pak-Duo (of gelijkwaardige) oplossing.
Controleer altijd met de leverancier van de PVC of Vinyl vloer of deze inderdaad geschikt is om toe te passen met infrarood vloerverwarming.
Als dit het geval is, dan kunt u een heerlijk comfortabele vloer realiseren met het ons infrarood vloerverwarmingssysteem. Benieuwd naar de mogelijkheden om infrarood vloerverwarming toe te passen onder je vloer? Klik dan hier voor onze infrarood vloerverwarming doe-het-zelf pakketten. Of neem contact op met onze medewerkers voor een vrijblijvende offerte via onderstaande button.
Voor het aansluiten van de elektriciteit geldt dat dit moet gebeuren volgens de normen en regels voor installatie en veiligheid. Als je onvoldoende ervaring hebt met het aanleggen van elektrische verbindingen, dan is het advies om het aansluiten van de infrarood folie matten door een elektricien te laten doen en/of de installatie voor ingebruikname te laten controleren.
