Losse opbouw RF ontvanger voor VH Echo thermostaat

Beschrijving

De VH Echo thermostaat worden standaard geleverd met een losse opbouw- of deze opbouw RF ontvanger. Deze fraaie thermostaat is onbeperkt uit te breiden met meerdere RF ontvangers. Door de verschillende ontvangers te combineren is het mogelijk om met dezelfde thermostaat een of meerdere infraroodpanelen tegelijk aan te sturen.

Denk aan een toepassing van infrarood verwarming in een systeemplafond die via deze opbouw RF ontvanger (of de stekker plug-in RF ontvanger) draadloos worden gekoppeld aan de thermostaat.

Meerdere RF ontvangers op een thermostaat

Elke VH Echo thermostaat heeft een eigen unieke RF code waarmee gekoppeld kan worden naar (één of meerdere) opbouw RF ontvanger eventueel in combinatie met de stekker plug-in RF ontvanger (foto rechts). Hierdoor is het mogelijk om meerdere RF ontvangers (en ook thermostaten) te gebruiken op één locatie, zonder dat deze elkaar zullen beïnvloeden.

Denk aan kantoorgebouw waar per verdieping de temperatuur wordt gereguleerd. Op binnen een grote kantoortuin waar verschillende werkplekken aanwezig zijn die apart verwarmd moeten worden.

Naast de plug-in RF ontvangers hebben wij type R opbouw ontvanger en type RM mini ontvanger.

Koppelen is eenvoudig

Deze draadloze RF ontvanger is eenvoudig te koppelen met de VH Echo thermostaat en de essentie wordt hieronder weergegeven:

• Schakel zowel de VH Echo thermostaat als de (mini) RF ontvanger uit.

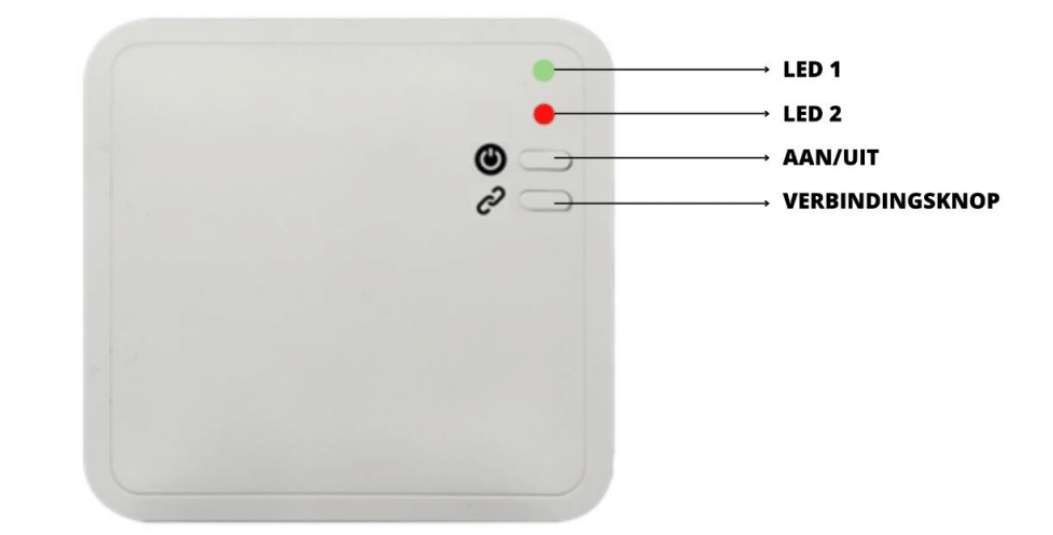

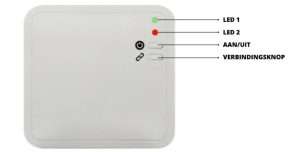

• Druk op de verbindingsknop van de RF ontvanger tot LED2 (zie tekening hierboven) snel begint te knipperen
• Druk op de SET knop van de VH Echo thermostaat gedurende ca. 5 sec. tot het LCD scherm wordt ingeschakeld.
• Door meermaals op de PRG knop te drukken navigeer je naar menu item 10. In het scherm ziet u nu een code. Dit is de koppelcode. Druk op SET.
• Wacht een aantal seconden tot LED2 stopt met knipperen.
• Voila, de codering is succesvol.

Een uitgebreide beschrijving wordt meegeleverd, ook om de verbinding te testen tussen VH Echo thermostaat en opbouw (mini) RF ontvanger

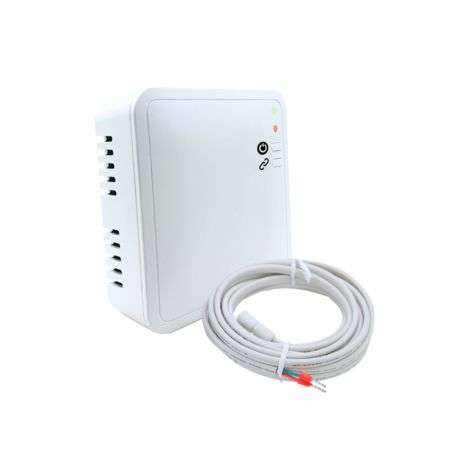

Eigenschappen opbouw RF ontvanger (3000 Watt)

• Opbouw RF ontvanger met aansluiting voor 230V (fase en nul) en infrarood paneel
• Maximale belasting is 13 Ampere / 3000 Watt
• RF koppelen (868 MHz) via verbindingsknop en aanduiding via LED indicator
• Geschikt voor VH Echo thermostaat en werkt ook samen met plug-in RF ontvanger
• IP waarde is IP31
• Montage: opbouw
• Vloersensor van 300 cm meegeleverd (ook geschikt voor infrarood vloerverwarming)
• Afmeting: 90 x 90 x 30 mm
• CE, RoHS certificaten
• Twee jaar garantie
• Eigen Nederlandstalige handleiding RF ontvangers koppelen

Eigenschappen mini RF ontvanger (1500 Watt)

• Mini RF ontvanger met aansluiting voor 230V (fase en nul) en infrarood paneel
• Maximale belasting is 7 Ampere/1500 Watt
• RF koppelen (868 MHz) via verbindingsknop en aanduiding via LED indicator
• Geschikt voor VH Echo thermostaat en werkt ook samen met plug-in RF ontvanger
• Geen IP waarde
• Montage: inbouw (doos) of achterop een infraroodpaneel worden weggewerkt. Let op: montage achterop is alleen mogelijk bij Byecold F-panelen, niet bij Ecosun panelen
• Afmeting: 45 x 45 x 23 mm
• CE, RoHS certificaten
• Twee jaar garantie
• Eigen Nederlandstalige handleiding RF ontvangers koppelen
