Wij worden regelmatig gebeld en gemaild welke badkamer zone geschikt is voor een infrarood- paneel of spiegel . Om dit te bepalen, wordt gekeken naar de IP-waarde van het product, zoals een lamp, heater of in ons geval een warmtepaneel.
Stroom en water is een gevaarlijke combinatie maar stroom én ook water is duidelijk een must voor in de badkamer en moet je hier dus een veilige samenwerking in kunnen vinden. Maar op kortsluiting zit niemand te wachten en daarom is er een minimale IP waarde vastgesteld voor bepaalde delen in de badkamer en toilet.
Maar wat betekent een IP-waarde precies en welke IP-zones zijn er in de badkamer? In deze blog een toelichting.
1. De IP waarde
Een IP waarde betekent Ingress Protection en geeft aan wat de bescherming (ingress = indringen) van een product is tegen stoffen en vocht en water. Dit wordt aangegeven met de beschermingsgraad en bestaat bestaat daarom altijd uit twee cijfers: IPxy. Het eerste getal ‘x’ geldt voor de bescherming tegen stoffen. Het tweede getal ‘y’ geeft de bescherming tegen vocht en water aan.
IP betekent Ingress Protection (bescherming tegen indringen)
Voor een badkamer kijken we daarom voornamelijk naar het tweede getal. Want vocht en water zijn veelal de hoofdverantwoordelijke voor defecten. Om een beter inzicht te geven, geven we hieronder aan wat elk getal ‘y’ betekent:
- = drupwaterdicht
- = drupwaterdicht wanneer het product tot 15° gekanteld is
- = spatwaterdicht onder een hoek van 60° (10 liter per minuut)
- = plenswaterdicht onder iedere hoek (10 liter per minuut)
- = sproeiwaterdicht onder iedere hoek (12,5 liter per minuut)
- = waterbestendig onder iedere hoek (12,5 liter per minuut)
- = dompeldicht (30 minuten onder 1 meter water)
Elke zone in de badkamer geeft aan hoe hoog de IP waarde minimaal moet zijn. De zones dichtbij water (een ligbad, inloopdouche of wastafelkraan) hebben een hogere IP waarde nodig dan een zone verder weg van water en vocht.
Bij het renoveren of het opnieuw indelen van de badkamer is het handig om naar de badkamer zones te kijken. Waar heb je verlichting nodig? Of waar hang je de warmtepaneel op?
2.1 Minimaal IP classificatie per badkamer zone

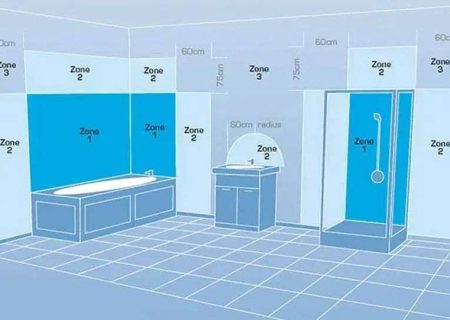

Als je de handige afbeelding bekijkt, dan is de ruimte opgedeeld in drie zones, elk met een minimale vereiste IP-classificatie. Door deze classificaties te volgen, voorkom je dat er kortsluiting optreedt en andere defecten aan de apparatuur. Stel je wilt een infrarood paneel in de badkamer plaatsen. Hoe weet je dan of u het juiste paneel met de juiste IP classificatie hebt gekozen. Middels bovenstaande plaatje kom je daar snel achter!

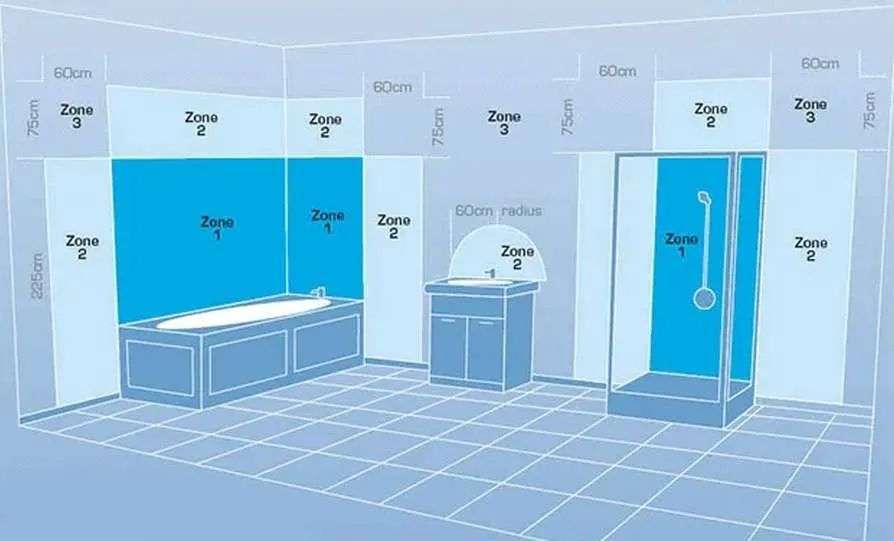

Je ziet dat de badkamer verdeeld wordt in 3 verschillende zones. Voor iedere zone is een minimale IP classificatie van toepassing:
- Zone 1: Dit is de natte zone. Je moet in dat geval kiezen voor een IP-bescherming van minimaal IP67, het apparaat moet dus beschermd zijn tegen onderdompelen in water.
- Zone 2: In deze zone is de waarschijnlijkheid van waterstralen aanwezig, dus moet je infrarood- paneel of spiegel of een ander elektrisch apparaat hiertegen beschermd zijn. Kies hier voor een minimale IP-waarde van IP44.
- Zone 3: Deze zone komt eigenlijk niet in aanraking met druppels water, maar kan wel met condens te maken krijgen. Een IP-waarde van IP21 is hier voldoende.
Bovenstaande IP classificaties geven de minimale klasse die je moet respecteren. Het is natuurlijk nooit een probleem om een apparaat met een hogere IP classificatie toe te passen.
Volgens de NEN1010 norm is er ook nog een zone 0, binnen in het bad of de douchebak. De IP bescherming van een apparaat is minimaal IPx7 (onderdompeling) en bij een lage voedingsspanning (12 V AC en 30 V DC).
3. Welke warmtepaneel producten?
Infrarood- panelen en spiegels worden veel gebruikt in de verschillende badkamer zones. We hebben daarom ook aparte badkamer categorie in onze webshop en dan ontdek je al vele soorten producten.
Infrarood verwarming is een eigentijdse en comfortabele manier geworden van efficiënt en goedkoper elektrisch verwarmen. De stralingswarmte voelt comfortabel aan en kan je vergelijken met de warmte afkomstig van de zon. Elk object – mens, badkamerkast, tafel enz – wordt opgewarmd.
Hieronder geven een kort overzicht van de veel gebruikte producten in de badkamers die in badkamer zone 2 en 3 worden gebruikt, de infraroodpanelen met LED verlichting:
3.1 Infraroodspiegels
Een tweede soort veelgebruikte warmtepanelen in badkamer zijn de infraroodspiegels. Een uitgebreide variant zijn de smart spiegels waarvan wij de enige in Nederland zijn die deze in het assortiment hebben. De LED verlichting van deze spiegels worden bediend via de soft touch schakelaar in de voorkant van de spiegel. Daarnaast heeft deze spiegel een thermostaat gecombineerd met de afstandbediening. Hieronder de de drie hardlopers.
4. Badkamer zone samengevat
De IP waarde of classificatie, geeft aan in hoeverre een product – in ons geval een infrarood- paneel of spiegel – bestand is tegen water, voorwerpen en stof. De IP waarde wordt altijd weergegeven als 2 cijfers, zoals bijvoorbeeld IP44. Hierboven beschrijven we wat de betekenis van de cijfers is, maar ook wat deze cijfers betekenen qua keuze om een apparaat te gebruiken in een natte ruimte zoals de badkamer.
